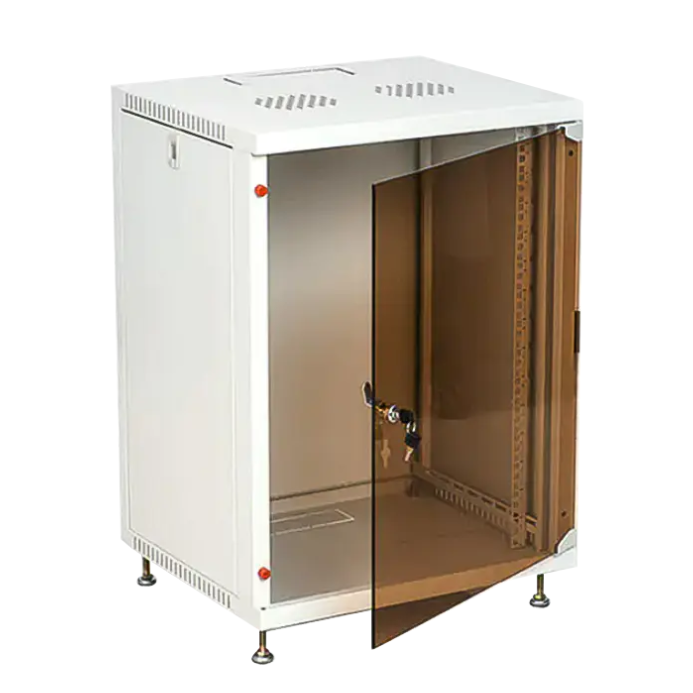

데이터 센터 및 서버 룸 설계에서 공간 최적화 및 열 소산 효율은 핵심 고려 사항입니다. 전통적인 바닥재 캐비닛은 안정적이지만 종종 많은지면 공간을 차지하지만 벽 마운트 네트워크 캐비닛 컴팩트 한 설계, 유연한 배포 및 효율적인 열 소산으로 인해 점점 더 많은 데이터 센터를 선택하고 있습니다.
비교 항목 | 벽에 장착 된 캐비닛 | 전통적인 바닥재 캐비닛 |
우주 점령 | 벽 마운트 설치, 제로 바닥 직업 | 독립적 인 바닥 공간이 필요합니다 (600 × 1000mm) |
로드 베어링 용량 | 고품질 모델은 200kg에 도달 할 수 있습니다 (강철 구조 강화) | 일반적으로 500kg-1000kg |
열 소산 효율 | 중공 백 탑 팬, 더 빠른 열 교환 | 에어컨 시스템, 고 에너지 소비에 의존합니다 |
배포 유연성 | 복도, 통로, 기둥 등에 설치할 수 있습니다. | 특별 영역의 계획이 필요합니다 |
비용 효율성 | 객실 임대 구역을 절약하고 TCO를 줄입니다 | 초기 비용은 낮지 만 장기 공간 비용이 높습니다 |
전통적인 컴퓨터 실 : 캐비닛은 땅에 배열되어 있으며 통로는 공간의 40%를 차지합니다.
벽 마운트 솔루션 :
캐비닛은 벽, 기둥 또는 천장 아래에 설치할 수 있습니다.
같은 영역에 장치 수의 2-3 배
쌓을 수있는 아키텍처 : 일부 모델은 시리즈 설치를 지원합니다.
도구없는 확장 : 빠른 방출 나사를 통해 U 위치를 늘리거나 감소시킵니다.
숨겨진 배선 트로프 : 전통적인 캐비닛에서 케이블 클러 터의 30% 감소
회전식 케이블 관리 랙 : 유지 보수 장비를 분해 할 필요가 없습니다.
1 단계 : 위치 및 마킹
레이저 레벨을 사용하여 설치 높이를 결정하십시오 (바닥은지면에서 1.2-1.8m 인 것이 좋습니다).
확장 볼트 홀 위치를 표시합니다 (오류 ≤1mm)
2 단계 : 드릴 및 고정
콘크리트 벽에는 M10 화학 앵커 볼트를 사용하십시오
벽돌 벽에는 벽 나사 스틸 플레이트 패드를 사용하십시오
플라스틱 팽창 튜브를 사용하지 마십시오 (부하 부담 용량이 충분하지 않음)
3 단계 : 캐비닛 교수형
두 사람이 함께 일하면서 먼저 상단 후크를 걸고 바닥을 잠그십시오.
0.1m m 필러 게이지를 사용하여 캐비닛과 벽 사이의 착용감을 확인하십시오 (갭 <2mm).
4 단계 : 수직 보정
이중 축 레벨 테스트 (전면 및 후면/왼쪽 및 오른쪽 기울기 ≤1 °)
개스킷 조정 (스테인레스 스틸 개스킷은 부식성이 강합니다)
5 단계 : 지진 강화
지진 구역에 경사강 와이어 로프 (직경 6mm) 설치
슬립 안티 슬립 고무 패드 두께 ≥5mm
6 단계 :로드 테스트
점차 카운터 웨이트 증가 (20%→ 50%→ 100%)
72 시간 동안 정산을 지속적으로 모니터링합니다 (≤0.5mm)
