벽걸이형 네트워크 캐비닛: 유형, 선택 및 비교 가이드

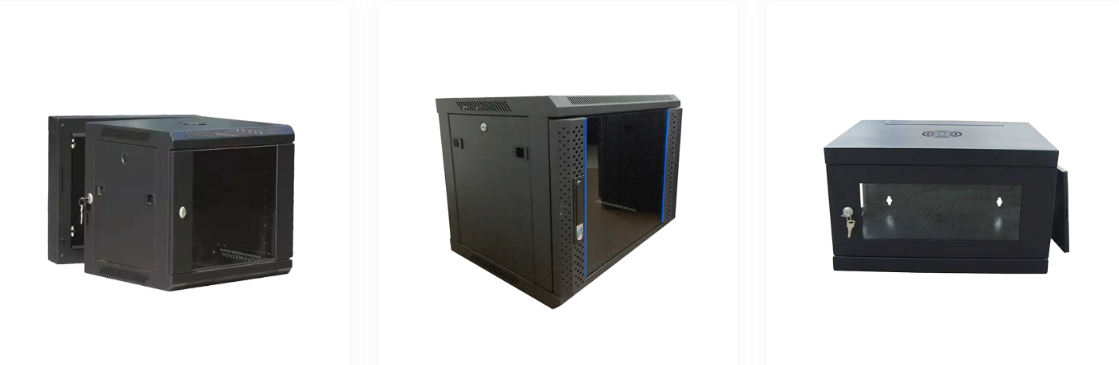

일반적인 유형 및 특성

벽걸이형 네트워크 캐비닛은 일반적으로 도어 구성과 엔클로저 깊이에 따라 분류됩니다. 두 가지 모두 장비 접근, 환기 및 캐비닛에서 수용할 수 있는 여유 케이블의 양에 영향을 미칩니다. 올바른 유형을 선택하는 것은 캐비닛에 액세스하는 빈도와 보관해야 하는 장비의 양에 따라 달라집니다.

도어 재질은 또 다른 특징입니다. 강화 유리 도어는 장비 상태 표시등의 시각적 모니터링이 유용한 경우 일반적으로 사용되며, 천공 또는 견고한 금속 도어는 공기 흐름이나 물리적 보안이 더 중요한 경우에 사용됩니다. 캐비닛 깊이도 상당히 다양합니다. 깊이가 얕은 캐비닛은 스위치와 패치 패널에 적합한 반면 서버, UPS 장치 또는 뒤쪽으로 확장되는 후면 케이블과 전원 공급 장치가 있는 장비를 수용하려면 더 깊은 캐비닛이 필요하기 때문입니다.

구조 및 작동원리

벽걸이형 네트워크 캐비닛은 고정된 강철 또는 알루미늄 프레임, 표준 19인치 장착 레일, 잠금식 인클로저를 결합하여 네트워킹 장비를 바닥 위의 설정된 높이에 안전하게 고정하는 동시에 제한된 설치 공간 내에서 공기 흐름과 케이블 라우팅을 관리합니다. 구조적 요소는 함께 작동하도록 설계되어 상대적으로 작은 인클로저 볼륨에서도 장비가 정리되고, 냉각되고, 보호됩니다.

캐비닛 용량은 일반적으로 랙 유닛(U)으로 설명되며, 일반적인 벽면 장착 크기는 매우 컴팩트한 설치의 경우 약 4U부터 여러 활성 장치 및 패치 패널을 지원하는 캐비닛의 경우 최대 15U 이상입니다. 벽걸이 캐비닛은 바닥 설치형 랙보다 내부 용적이 작기 때문에 열 관리가 더욱 중요한 설계 고려 사항입니다. 따라서 환기구, 팬 장착 장치 및 캐비닛 깊이를 모두 설치 전에 예상되는 장비 열 부하와 일치시켜야 합니다.

적용 시나리오 및 선택 기준

벽걸이형 네트워크 캐비닛은 기업 사무실, 대중 교통 허브, 상업 시설, 네트워크 배포 지점 및 주거용 네트워크실에 적용되며 주로 수용할 장치의 수와 유형, 사용 가능한 벽 공간, 캐비닛에 액세스해야 하는 빈도에 따라 선택됩니다. 사양 단계에서 이러한 요소를 올바르게 설정하면 냉각 부족이나 케이블 관리 공간 부족과 같은 이후의 문제를 피할 수 있습니다.

U 용량은 캐비닛이 수용할 수 있는 스위치, 패치 패널 및 기타 랙 장착 장치 수를 직접 결정하는 동시에 향후 확장을 위한 공간을 남겨두기 때문에 선택의 출발점이 되는 경우가 많습니다. 아래 꺾은선형 차트는 사이트에 연결된 장치 수가 증가함에 따라 필요한 캐비닛 용량이 네트워크 복잡성과 어떻게 관련되는지에 대한 일반적인 대표적인 패턴을 보여줍니다. 이는 신규 설치 또는 확장 설치를 위해 벽걸이 캐비닛 범위를 지정할 때 유용한 맥락입니다.

차트를 검토하기 전에 실제 필요한 용량은 사이트 설계, 장비 유형 및 계획된 중복성에 따라 다르므로 표시된 선은 고정된 공식이 아닌 일반적인 계획 패턴을 나타냅니다. 가로 축은 소규모 지점부터 대규모 분산 사무실까지 한 사이트에서 연결된 네트워크 장치의 수가 증가하는 것을 나타내고, 세로 축은 장치 수가 증가함에 따라 권장되는 캐비닛 U 용량의 일반적인 추세를 나타냅니다. 이 라인은 왜 아주 작은 사이트에서는 소형 캐비닛으로 서비스를 제공할 수 있는 반면, 연결 요구 사항이 더 밀집된 사이트에서는 일반적으로 캐비닛이 물리적으로 가득 차기 훨씬 전에 용량을 늘려야 하는 이유를 보여줍니다.

선의 상승 추세는 장치 밀도와 캐비닛 용량 요구 사이의 일반적인 관계를 반영하지만, 권장 용량은 사이트가 소규모 지점 설치에서 밀도가 높은 중형 사무실 층으로 이동함에 따라 다소 가속되는 경향이 있기 때문에 곡선이 완벽한 선형이 아닙니다. 이는 밀도가 높은 사이트에는 일반적으로 더 많은 스위치뿐만 아니라 더 많은 패치 패널, 케이블 관리 액세서리, 때로는 소형 UPS 장치가 추가되기 때문입니다. 이 모든 장치는 장치 수보다 더 빠르게 U 공간을 소비합니다. 소수의 워크스테이션이 있는 소규모 지점은 소형 6U~9U 캐비닛으로 편안하게 서비스를 제공할 수 있는 반면, 훨씬 더 많은 연결 장치와 여러 패치 패널이 있는 중간 규모 사무실은 일반적으로 12U~15U 또는 더 큰 구성으로 업그레이드하는 것이 좋습니다. 단기적인 성장을 계획하는 것은 현재 장치 수에 정확히 크기를 조정하는 것보다 약간의 여유 U 용량이 있는 캐비닛을 선택하는 실용적인 이유입니다. 나중에 더 큰 캐비닛을 개조하는 것이 처음부터 적절한 용량을 설치하는 것보다 더 파괴적이기 때문입니다. 또한 케이블 관리 액세서리와 계획된 팬 장치가 소비하는 U 공간을 고려하는 것도 가치가 있습니다. 이는 활성 장비에 사용할 수 있는 유효 용량을 감소시키기 때문입니다. 새로운 상업 개발이나 성장하는 기업 사무실과 같이 급속한 확장이 예상되는 사이트는 일반적으로 이러한 추세에 표시된 권장 범위의 더 높은 끝에서 계획을 세우는 것이 더 나은 서비스를 제공합니다. 이러한 종류의 용량 계획 대화는 프로젝트의 사양 단계에서 IT 통합자와 벽걸이 네트워크 캐비닛 제조업체 또는 공급업체 간에 가장 일반적인 토론 중 하나입니다.

벽걸이형 캐비닛과 바닥형 캐비닛의 상세 비교

벽걸이형 및 바닥형 네트워크 캐비닛은 랙 장착형 장비를 수용하고 보호하는 것과 동일한 일반적인 목적을 수행하지만 용량, 설치 공간 및 다양한 사이트 유형에 대한 적합성이 크게 다릅니다. 이러한 차이점을 이해하면 구매자가 특정 장소에 소형 바닥 설치형 캐비닛이나 대형 벽걸이 장치를 지정하는 것을 피하는 데 도움이 됩니다.

전체 캐비닛 유형 외에도 다양한 도어 및 환기 구성의 냉각 성능은 밀폐된 공간의 장비 신뢰성에 영향을 미치기 때문에 직접 비교할 가치가 있는 또 다른 요소입니다. 아래 히트맵은 특정 테스트 데이터 세트가 아닌 일반적인 엔지니어링 원리를 기반으로 3가지 일반적인 도어 유형과 3가지 환기 구성에 대한 상대 공기 흐름 성능을 일반적이고 예시적으로 비교한 것입니다.

히트맵을 검토하기 전에 실제 열 성능은 장비 열 출력, 실내 주변 온도 및 설치 조건에 따라 달라지므로 아래 표는 특정 설치에 대해 보장된 냉각 사양이 아니라 일반적인 상대 비교로 읽어야 합니다. 그리드는 수동 환기, 단일 팬 보조 환기 및 이중 팬 보조 환기 전반에 걸쳐 견고한 금속 도어, 천공 금속 도어 및 강화 유리 도어를 비교하며, 어두운 음영은 해당 조합에서 일반적으로 더 강한 상대 공기 흐름 성능을 나타냅니다.

그리드에 표시된 일반적인 패턴은 천공 패턴이 팬을 추가하기 전에도 지속적인 수동 공기 교환을 허용하기 때문에 천공 금속 도어가 세 가지 환기 구성 모두에서 가장 강력한 상대 공기 흐름 성능을 지속적으로 제공한다는 것입니다. 견고한 금속 도어와 강화 유리 도어는 도어 자체가 아닌 캐비닛 프레임에 내장된 전용 통풍구로 수동적 공기 흐름을 제한하기 때문에 서로 비슷한 상대적 성능을 보여줍니다. 수동 환기에서 단일 팬으로 전환하면 모든 도어 유형에서 눈에 띄는 개선이 이루어지며, 이는 밀폐된 벽걸이 캐비닛에서 자연 대류에만 의존하는 것과 비교하여 활성 공기 흐름이 얼마나 기여하는지를 반영합니다. 두 번째 팬을 추가하면 더 나아지지만 상대적으로 작은 개선이 이루어집니다. 즉, 공기 흐름이 더 이상 주요 제한 요소가 아니고 열 부하 자체가 더 관련성 높은 변수가 되면 수익이 감소한다는 것을 의미합니다. 다중 활성 스위치 또는 소형 UPS와 같은 고열 출력 장비를 수용하는 캐비닛의 경우 천공 도어와 최소한 단일 팬 지원을 결합하는 것이 이 비교를 기반으로 하는 합리적인 일반적인 시작점입니다. 작은 패치 패널 및 단일 스위치와 같이 열 출력이 낮은 설치의 경우 단단한 또는 유리 도어를 사용한 수동 환기가 적합한 경우가 많습니다. 따라서 미적 선호도만 고려하기보다는 예상되는 장비 부하에 따라 도어 유형을 선택해야 합니다. 이러한 종류의 공기 흐름 및 도어 유형 비교는 벽걸이형 네트워크 캐비닛 제조업체와 협력하여 열에 민감한 설치에 대한 사양을 확정할 때 실용적인 논의 지점입니다. 실내 온도와 직사광선이나 기타 열원에 대한 근접성 등 캐비닛 배치도 도어 및 팬 구성 자체와 함께 고려해야 합니다.

애플리케이션 부문 전반의 업계 동향

더 많은 부문이 네트워크 및 충전 인프라를 위해 구조화되고 밀폐된 장비 스토리지를 채택함에 따라 벽걸이 네트워크 캐비닛에 대한 수요가 전통적인 기업 사무실 용도를 넘어 확대되었습니다. 아래의 그룹화된 세로 막대형 차트는 측정된 특정 데이터 세트가 아닌 일반적인 업계 관찰을 기반으로 최근 다년간 4개 응용 분야 부문의 상대적 수요 증가를 일반적이고 예시적으로 비교한 것입니다.

성장 패턴은 지역 및 시장 부문에 따라 상당히 다르기 때문에 차트를 검토하기 전에 정확한 통계보다는 일반적인 방향 예시로 읽어야 합니다. 기업 사무실, 대중 교통 허브, 상업 및 소매 건물, 주거 시설 등 4개 세그먼트가 비교됩니다. 각각은 이전 시점과 최근 시점의 상대적 수요 지표를 나타내는 두 개의 그룹화된 열로 표시됩니다.

기업 사무실 부문은 두 기간 모두에서 가장 높은 전체 수요 지표를 보여주며, 이는 벽걸이형 네트워크 캐비닛의 전통적인 핵심 애플리케이션으로서의 위치와 일치합니다. 그러나 기간 간 상대적 성장은 다른 세 부문에 비해 완만합니다. 대중 교통 허브는 초기와 최근 사이에 상대적으로 더 큰 증가를 보여줍니다. 이는 역 수준 연결, 승객 정보 시스템 및 분산되고 공간 효율적인 장비 인클로저가 필요한 감시 네트워킹에 대한 광범위한 인프라 투자와 일치합니다. 상업용 및 소매점은 네트워크로 연결된 POS 시스템, 매장 내 연결 및 전용 장비실이 아닌 소형 벽걸이형 인클로저의 이점을 누릴 수 있는 보안 장비의 채택 증가를 반영하여 유사한 성장 패턴을 보여줍니다. 주거용 부문은 4개 부문 중 가장 작은 기반에서 시작하지만 비례적으로 의미 있는 증가를 보여줍니다. 이는 더 많은 가구가 체계적이고 밀폐된 케이블 연결의 혜택을 받는 여러 연결된 장치, 스마트 홈 시스템 및 홈 오피스 설정을 채택함에 따라 홈 네트워크 복잡성이 증가하는 것과 일치합니다. 종합적으로 보면, 이 패턴은 기업 사무실이 절대적 측면에서 가장 큰 애플리케이션 부문으로 남아 있지만 운송, 상업 및 주거 부문에서 가장 빠른 상대적 성장이 발생하여 벽걸이 캐비닛이 지정되는 환경 범위가 확대되고 있음을 나타냅니다. 이러한 다양화는 제조업체가 OEM 및 ODM 구성 옵션을 점점 더 많이 제공하는 이유 중 하나입니다. 운송, 상업 및 주거용 고객은 표준 기업 사무실 설치와 비교하여 도어 스타일, 잠금 유형 및 캐비닛 미적 측면에서 서로 다른 요구 사항을 갖는 경우가 많기 때문입니다. 여러 분야에 서비스를 제공하는 기업의 경우 이러한 추세는 단일 고정 캐비닛 디자인보다는 다양한 시나리오에 맞게 구성할 수 있는 유연한 제품 라인의 가치를 가리킵니다.

이러한 종류의 유연한 시나리오 기반 접근 방식은 신규 제조업체가 벽걸이 캐비닛 제품 라인을 포지셔닝하는 방법의 핵심입니다. 2024년 2월에 설립되어 저장성 닝보시에 본사를 둔 Ningbo Cixi Communication Technology Co., Ltd.는 네트워크 캐비닛 및 충전 캐비닛의 설계, 연구 개발, 생산 및 무역에 중점을 두고 통신 장비 인프라를 위한 원스톱 솔루션을 제공합니다. 전문 OEM 벽걸이 네트워크 캐비닛 제조업체이자 ODM 벽걸이 네트워크 캐비닛 회사인 이 회사는 사내 설계 팀과 함께 운영하여 네트워크 데이터 센터, 기업 사무실, 대중 교통 허브, 상업 시설 및 개인 주택 전반에 걸쳐 구성 요구 사항을 지원하며 위에서 설명한 것과 동일한 광범위한 응용 분야 부문을 반영합니다. 회사는 제품 개발 접근 방식의 일환으로 지능성과 작동 용이성에 지속적으로 초점을 맞추면서 제품 안전을 강조합니다.

장기간 안정적인 작동을 위한 유지 관리 지침

정기적인 검사를 통해 특히 열 관리, 벽 고정 무결성 및 케이블 구성과 관련하여 벽걸이형 네트워크 캐비닛의 안정적인 성능을 유지합니다. 이러한 모든 요소는 수년 동안 계속해서 확인하지 않으면 점차 성능이 저하될 수 있습니다.

1. 벽 장착 브래킷과 패스너를 주기적으로 검사하여 단단히 고정되어 있는지 확인하십시오. 특히 무거운 장비를 적재하는 캐비닛의 경우 더욱 그렇습니다.
2. 환기구와 팬 필터를 정기적으로 청소하여 먼지가 쌓이면 공기 흐름이 제한되고 내부 온도가 상승하는 것을 방지합니다.
3. 팬 작동 상태를 점검하여 계속 작동하는지 확인하십시오. 팬 고장은 온도 관련 문제가 나타날 때까지 눈에 띄지 않을 수 있습니다.
4. 케이블 관리 경로를 주기적으로 검토하여 과밀을 방지하십시오. 이로 인해 공기 흐름이 제한되고 향후 이동, 추가 또는 변경이 더 어려워질 수 있습니다.
5. 의도된 물리적 접근 통제를 유지하기 위해 도어 잠금 장치와 경첩이 양호한 작동 상태를 유지하는지 확인합니다.
6. 특히 수동 환기가 제한된 캐비닛에서 가능한 경우 내부 캐비닛 온도를 모니터링하여 발생하는 열 문제를 조기에 포착하십시오.

분산된 사이트 포트폴리오, 특히 운송 허브 및 다중 위치 상업용 배포의 경우 캐비닛에 대한 간단한 유지 관리 로그를 유지하면 장애가 네트워크 가동 시간에 영향을 미치기 전에 사전 팬 교체 또는 브래킷 토크 재조정을 더 쉽게 계획할 수 있습니다. 벽 장착 캐비닛은 중앙 서버실보다 자주 방문하지 않는 공간에 설치되는 경우가 많기 때문에 일반적으로 예정된 검사 루틴을 설정하는 것이 장비 경보에만 의존하여 발생하는 문제를 표시하는 것보다 더 효과적입니다.
